TD/TH/NE斗式提升機

添加日期：2020-06-15 10:59:24　　點擊：　　作者：濰坊市和成工程機械制造有限公司

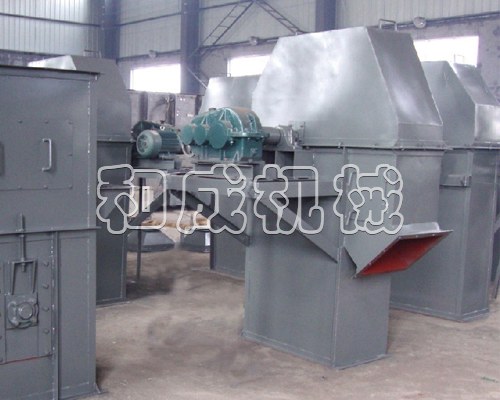

斗式提升機是主要垂直輸送設備，其特點是提升量大，提升高度高，一般提升高度為20-40m,能耗低，操作維修簡單，使用壽命長，占地面積小，運行時密封性能好。料斗由鏈條或膠帶帶動在機殼內作循環運行。料斗向上運行時，將物料提升到機殼，料斗回轉時，物料由出料口排出，斗式提升機按料斗聯結型式，可分為膠帶式、環鏈?zhǔn)?、板鏈?zhǔn)胶豌^頭重力式四種。

TH型按JB3926－85《垂直斗式提升機》標準設計制造，應優先選用，除連接尺寸外，HL斗式提升機的鏈條、鏈輪、張緊裝置與TH型相同。

型號	HL300		HL400		TH315		TH400		TH500		TH630		TH800		TH1000
料斗型式	Q	S	Q	S	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh
輸送量（m3/h）	24	28	45	47	21	36	36	56	45	70	68	110	87	141	141	220
斗寬	300		400		315		400		500		630		800		1000
斗容	4.4	5.2	10	10.5	3.75	6	5.9	9.5	9.3	15	14.6	23.6	23.3	37.5	37.6	58
斗距	500		600		500		600		688		688		920		920
鏈條規格	φ18×50		φ18×50		φ22×86		φ22×86		φ22×86		φ22×86		φ26×92		φ26×92
鏈輪節徑	630		630		630		710		800		900		1000		1250
斗速（m/h）	1.4		1.4		1.4		1.4		1.5		1.5		1.6		1.6
物料ZUI大塊	40		50		45		55		65		75		85		100

注：

1、表中斗容為計算斗容，輸送量按填充系數0.6計算得出?！　?/p>

2、TH型斗提機料斗用途：

zh-中深斗：輸送濕粘性物料，如糖、濕細沙等。

sh-深斗：輸送量的粉狀至小塊狀物料，如水泥、砂、煤等?！　?/p>

3、HL型斗提機料斗的用途：Q-淺圓底料斗：輸送潮濕、易結塊、難拋出的物料、如濕沙、濕煤等。=S-深圓底料斗：輸送干燥的、松散的、易拋出的物料，如水泥、煤塊、碎石等?！　?、張緊力計算：G=40+0.232Q*H 式中：Q輸送量(t/h) H-提升高度 G-張緊力

TD型（皮帶）斗式提升機技術參數：

提升機型號		TD160		TD250		TD350		TD450
輸送量（m3/hr）		S制法	Q制法	S制法	Q制法	S制法	Q制法	S制法	Q制法
輸送量（m3/hr）		8	3.1	21.6	11.8	42	25	69.5	48
料斗	容量	1.1	0.65	3.2	2.6	7.8	7	14.5	15
	斗距	300		400		500		640
每米長度料斗及膠帶重量kg/m		4.72	3.8	10.2	9.4	13.9	12.1	21.3
輸送膠帶	寬度	200		300		400		500
	層數	4		5		4		5
	外膠層厚度	1.5/1.5	1.5/3
料斗運行速（m/s）		1	1.25
傳動滾筒轉（r.p.m）		47.5							37.5
